Cara Membuat Lingkaran Dan Persegi Di Autocad

Kali ini saya akan membahas dua perintah command line dalam satu artkel dan begitu juga seterusnya dalam membuat lingkaran pastilah anda mengenal diameter dan radius dan jika dalam persegi atau persegi pangjang pastilah anda juga mengenal tinggi dan lebar

kk saya masih bingung $%#

Coba anda lihat gambar di atas

• Jika dalam Lingkaran

Radius Ialah Jari jari lingakran seperti pada gambar dengan jarak 5

Diameter Ialah  Dua kalinya jari jari digambar saya buat jaraknya adalah diameter 10

• Jika dalam Persegi

Panjang ialah seperti yang saya tunjuk panah biru
dan lebar ialah panah warna merah

Nah itukan dasar yang paling dasarnya dan umum sekarang kira hubungkan pengertian tsb ke autocad

Langkah Membuat  Lingkaran Dan Persegi Di Autocad

Lingkaran

Command Line : ketikan Circle atau shortcutnya yaitu C adalah caracepat memanggil perintah untuk membuat lingakran ( Shortcut )
"setelah anda memasukan perintah tersebut anda kasih pilihan mau menggunaakn Radius Atau Diameter, tadikan sudah dijelaskan bedanya radius dengan diameter

• Menggunakan Radius :

Ketikan C [ Enter ]
Klik Area Drawing 1x saja
Masukan angka 5 [ Enter ] " Berarti Ukuran lingakran tersebut adalah Radius 5

• Menggunakan Diameter:

Ketikan C [ Enter ]
Klik Area Drawing 1x saja
Ketik D [ Enter ]
Masukan angka 5 [ Enter ] " Berarti Ukuran lingakran tersebut adalah Diameter 5 Atau Raius 2.5

Note : Walau angkanya sama sama dimasukan 5 namun pada hasilnya akan berbeda

Persegi

Command Line : ketikan rectangle atau shortcutnya yaitu rec

Car===

Cara menggunakan Persegi:

Keiakn REC [ Enter ]

Klik Area Drawing 1x saja

Ketikan @10 , 5 [ Enter ]

Note : Jika gambar terlalu besar atau kecil anda bisa gunakan : Z [ Enter ] A [ Enter ]

Berikit adalah hal simple yang mudah untuk dipahami

Continue Reading

Cara Memperbanyak Hardisk / Partisi C: D: Dan Lain - Lain Di Windows 7 / 8 / 10

Hardisk berfungsi untuk menyimpan data data yang umum ada pada setiap komputer / laptop
kali ini saya akan memberkan tips mengenai hardisk berhubungan dengan pertanyaan teman saya
kk bagaimana sih cara supaya hardisk saya bisa banyak seperti data buat game file penting tapi bukan di data d atau c ?
Dalam Pertanayan berikut yang ia maksud adalah partisi, anda cukup gunakan 1 hardisk saja cukup dan anda cukum sharing disk aja ...

lalu gimana caranya ?

Coba anda perhatikan gambar di bawah ini

Sebentar biar saya jelaskan biar nambah wawasan di dalam komputer d atau c itu bukan berarti 2 hardisk loh tapi itu adalah 1 hardisk yang di bagi 2 menjadi data C: dan Data D: yang umumnya pada setiap laptop, C Dan D itu hanya label atau nama dari pembagian hardisk tersebut atau bisa di sebut partisi hardisk nah sekarag waktunya memberikan tipnya

Cara Memperbanyak Hardisk / Partisi C: D: Dan Lain - Lain Di Windows 7 / 8 / 10

Untuk windows 7

Tahap 1 : Buka Windows Expoler , Cari Komputer / My Komputer ( Sesuaikan ) lalu klik kanan di komputer pilih manage

Tip : Untuk windows 8 dan windows 10 sesuaikan caranya sama

Tahap 2 : Tampil Form, Maka akan tampil window seperti di bawah ini

Tahap 2 : Pilih Mana Yang akan di bagi,  Saya rekomendasikan pilih yang masih banyak ruang penyimpananya Setelah itu klik kanan pilih Shirink Volume, Tunggu beberapa saat...

Tahap 3 : Masukan ukuran pada partisi baru, " Contoh disitu saya masukan 1024

Note : Jika ingin memasukan 1 GB berarti anda tulis 1024Mb tinggal anda kalikan saja

Maka akan tampil warna hitam itu berarti memory tadi yang kita buat selanjutnya klik kanan pilih New Volume

Setelah langkah ini anda tinggal Next Dan ikuti keterangannya Sampai Format On Partion di Next aja

Setelah finish lihat hasilnya New Volume Good lock

raw16.blogspot.com/

Continue Reading

Cara Membuat Garis (Line, Pline) Di Autocad

Setelah anda mengenal apa itu autocad barulah kita sekarang waktunya megoprasikan autocad

dalam kesempatan ini saya berniat untuk memberikan tutorial full dasaran sampai 3D

Line dan Pline yang fungsi utamanya adalah membuat garis namun ada juga fungsi khususnya. Oleh karena itu kita mari bedakan perintah line dengan pline, sebelum itu hal yang paling utama yang penting anda ketahu ialah command line di autocad

command line itu tempat dimana anda menuliskan perintah di dlaam autocad seperti halnya Line Ext Su Rec Dan lain lain

Gambar Command Line

LINE

Line dalam autocad line berfungsi membuat garis dengan memasukan ukuran yang ditetapkan, bisa itu vertikal horizontal tergantung pada papan gambar dalam AutoCAD ( UCS )

Command Line : ketikan Line atau shortcutnya yaitu L

Coba perhatikan gambar diatas

Cara membuat Line Di AutoCAD:

• Ketikan L [ Enter ]
• Klik di area drawing. saya ambil contoh panah merah diatas
• Tentukan Arahnya. dalam gambar diatas saya arahkan ke arah kanan, berarti geser mouse atau cursor anda ke kanan
• Tentukan Ukurannya. dalam gambar diatas saya masukan panjang garis yaitu 20 ke kanan
• [ Enter ]

PLINE

Pline dalam autocad line berfungsi sebagai line namun pline ini memiliki keistimewaan tersendiri

1. Jika kita membuat garis bertemulagi dengan titik awal kitabuat garis maka secara automatis garis itu akan menyatu
2. dalam Pline anda juga bisa memilih lagi mode di bawah ini

Command Line : ketikan PLine atau shortcutnya yaitu PL

Seperti yang saya sebutkan tadi salah satu keistimewaanya yaitu :

1. Jika kita membuat garis bertemulagi dengan titik awal kitabuat garis maka secara automatis garis itu akan menyatu

Nah saya Klik garis yang saya beri tanda panah biru. yang pline akan kepilih semua namun jika menggunakan line hanya garis yang kita klik saja yang terpilih

Cara membuat Line Di AutoCAD:

• Ketikan PL [ Enter ]
• Klik di area drawing. saya ambil contoh panah merah diatas
• Tentukan Arahnya. dalam gambar diatas saya arahkan ke arah kanan, berarti geser mouse atau cursor anda ke kanan
• Tentukan Ukurannya.
• [ Enter ]

Sekian tutorial kali ini, trus ikuti tutorial berikutnya :)

Continue Reading

Cara Membuat Bolham Lampu Di Autocad

Pada kesempataan kali ini saya akan membagikan tutorial yang berhubungan dengan perintah sweep

sweep mempermudahkan kita menggambar 3D karena pada dasarnya perintah ini adalah mengubah gambar 2D menjadi 3D dengan menggunakan Drajad yaitu 0° Sampai 360° untuk lebih pemahamanya anda bisa mencobanya sendiri dengan menulis sweep

Berhubungan dengan perintah tersebut ditambah tugas dari sekolah maka saya memutuskan untuk mengaplikasikanya ke dalam sebuah object lampu

Berikut adalah cara membuat lampu bolham di autocad

Rumus yang digunakan :

• Line
• Join
• Trim
• Region
• Sweep
• Helix
• Cilcle
• Subtract
• Filet

Langkah Membuatnya :

Tahap 1 : Buat object di bawah ini dengan menuggunakan printah Line , Fillet , Circle

Note :  Saya Harap anda sudah bisa membaca gambar

Tahap 2 : Potong Object menjadi 1/2 bagian dengan menggunakan Trim, hingga menjadi tampak seperti gambar di bawah ini .

 Tahap 3 : Setelah mejadi 1/2 bagian seperti gambar di bawah ini, Penting diperhatikan object tersebut sudah anda region
Cara Region :
ketikan reg [ Enter ]
select object 1/2 lampu tersebut ( select all object ) [ Enter ]
"Jika ada tulisan 1 Region created di comment line berarti sukses, anda perhatikan gambar di bawah ini bedanya jika anda tidak meregion gambar maka akan banyak garis saat peroses ke 3D nya Itu memiliki pengaruh besar Untuk melajutkan gambar tsb karena fungsi region tsb ialah menggabungkan beberapa garis mejadi satu selection"

Setelah anda region barulah anda Gunakan Perintah Revolve
Cara Revolve :
Ketik Rev [ Enter ]
Select Object all [ Enter ]
Pilih Titik Sumbunya
"Sudah saya tandai titik sumbunya dengan anak caranya klik panah yang atas lalu yang bawah kebalik juga tidak apa apa asal titik sumbunya garis yang di tunjuk anak panah"
Masukan 360 [ Enter ]

Untuk Melihat hasilnya anda gunakan
Visual Style
ketikan VS [ Enter ] R [ Enter ]

Tahap 4 : pada tahap ini saya sarankan anda samakan beberapa settingan seperti pada gambar di bawah ini.
Jika sudah maka anda masuk ke perintah Helix ( Per / Lilitan )
Cara Helix :
Masukan Perintah Hel [ Enter ]
Klik titik center dan masukan 66 [ Enter ]
Masukan 66 lagi [ Enter ]
untuk mengatur banyaknya lilitan anda
Masukan Turns [ Enter ]
"Masukan bantaknya Turns" [ Enter ] " dalam gambar di bawah ini saya memsukan 5 [ Enter ]
"Masukan Tinggi Helix tersebut" [ Enter ] " dalam gambar di bawah ini saya memsukan 125 [ Enter ]

Buat Lingkaran :
C [ Enter ]
14 [ Enter ]

Tahap 5 : Masuk Ke perintah Sweep, Sweep disini berfungsi agar lingakaran yang kita buat mengikuti garis helix tadi , Sekilas perintah ini sama seperti Ext Path Namun Menurut saya lebih mudah dengan Perintah sweep
Cara Sweep :
Sweep [ Enter ]
klik lingkaran yang anda buat tadi [ Enter ]
Klik Garis Helix [ Enter ] 'Tunggu beberapa saat jika sudah maka akan tampil seperti gambar di bawah ini.

Tahap 6 : Kita lubangi atau kita potong dengan perintah Suptact ( Su )

Cara Subtract :

Su [ Enter ]

Klik Object yang akan dilubangi yaitu lampunya (1) [ Enter ]

Klik Helix ( 2 ) [ Enter ]

Seperti Gambar dibawah ini ...

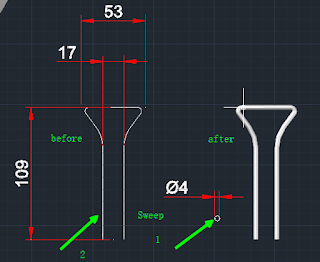

 Tahap Tambahan : Object di bwah ini untuk bagian di dalam lampu
Seperti yang saya bilang anda harus bisa baca gambar  setelah object 2D lalu anda Gunakan Perintah Join
Cara Join :
Join [ Enter ]
Klik Garis Yang aka di join yaitu semuanya seperti gambar di bwah ini [ Enter ]
Setela itu anda sweep
Cara Sweep :
Sweep [ Enter ]
Klik Lingaran [ Enter ]
Klik Jaris yang anda join tadi [ Enter ]
Jika Sudah anda Pindahkan Ke dalam Lamou tersebut Dengan Perintah Move

Demikian Cara Membuat Bolham Lampu Di Autocad Bila ada Kesalahan Atau Informasi yang kurang lengkap bisa anda tanyakan.

Untuk Lebih Mantep Lagi Gambarnya Anda Kasih Material Shortcut Rmat [Enter]
